Гидравлические системы очистки газов от взвешенных частиц используют методику взаимодействия воздушных потоков с жидкостью. Установки необходимы в горнодобывающей промышленности, металлургии, химической индустрии. Конструкции различают по способу организации контакта фаз и методам сепарации примесей.
Классификация систем газоочистки
Оборудование разделяют по механизму фильтрации и конструктивным особенностям. Гидравлические работают за счёт барботажа, распыления жидкости, разделения направлением от центра к периферии. Сухие системы работают на отделении частиц посредством гравитации и инерции.
- Водовоздушные металлоконструкции с принудительным орошением
- Центробежные разделители с тангенциальным подводом
- Инерционные ударные фильтры
- Объекты с многоступенчатой обработкой
- Модульные системы для шахтных выработок
Пылеуловитель промышленный выбирают исходя из параметров газовой фазы и требуемой степени очистки. Для взрывоопасных сред применяют искробезопасное исполнение.
Типы
Корпусные устройства различают по способу организации взаимодействия фаз. Конструктивные особенности определяют эффективность улавливания и энергозатраты. Модификации адаптируют под конкретные технологические условия.
|
Тип аппарата
|
Принцип работы
|
Варианты
|
Область применения
|
Особенности
|
|
Барботажный
|
Пропускание газа через слой влаги
|
Переливные/провальные тарелки
|
Химические производства
|
Регулируемая высота пены
|
|
Насадочный
|
Контакт в слое инертного материала
|
Кольца Рашига, седловидные элементы
|
Нефтепереработка
|
Замена насадки при засорении
|
|
Ударно-инерционный
|
Столкновение струи с жидкостной преградой
|
Прямоугольные/кольцевые каналы
|
Литьё металлов
|
Внутренняя рециркуляция
|
|
Вихревой
|
Центробежная сепарация в закрученном потоке
|
Тангенциальный подвод
|
Угольные шахты
|
Орошение стенок корпуса
|
|
Струйный
|
Эжектирование водной среды высокоскоростным газом
|
Конические распылители
|
Цементные заводы
|
Форсуночная подача
|
Циклон пылеуловитель применяют для первичной грубой очистки в многоступенчатых системах. Мокрые пылеуловители комплектуют шламовыми насосами для отвода шлама.
Технические решения для горнодобывающей отрасли
Шахтные модификации проектируют с учётом ограничений по габаритам и взрывобезопасности. Встраиваемые модули монтируют непосредственно в вентиляционные магистрали. Вынесенные системы задействуются для централизованной очистки.

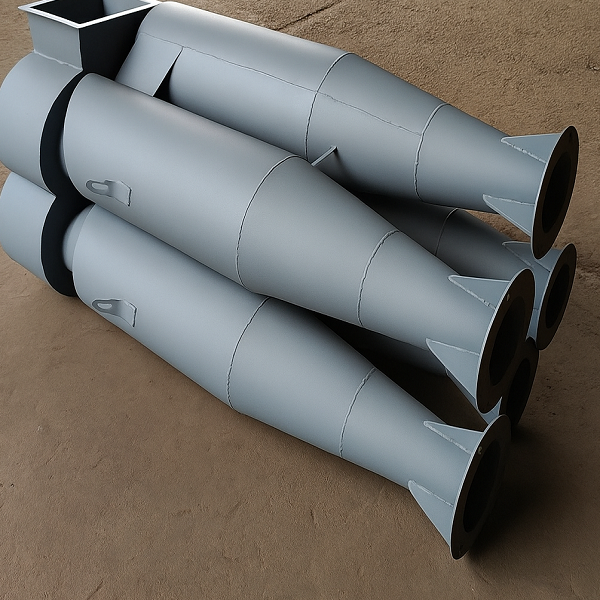

- Компактные мультициклонные блоки
- Конструкции с розеточным подводом
- Батареи из восьми параллельных сепараторов
- Системы с автоматической промывкой
- Взрывозащищённые комплектации
Купить пылеулавливающие агрегаты для горных выработок можно в общепромышленном или рудничном варианте. Конфузорные модели используют энергию стрима для диспергирования водяной смеси.
Инжиниринговые услуги МК «Звезда»
Компания разрабатывает системы газоочистки под конкретные нужды. Цена зависит от производительности, материалов, лежащих в основе, климатической вариации.
- Расчёт аэродинамического сопротивления
- Изготовление нестандартных узлов
- Монтаж и наладка
Заказать проект можно через форму на сайте. Инженеры подготовят технико-коммерческое предложение с учётом специфики технологического процесса. Для объектов с особыми требованиями предусмотрено проектирование взрывозащищённых исполнений.
