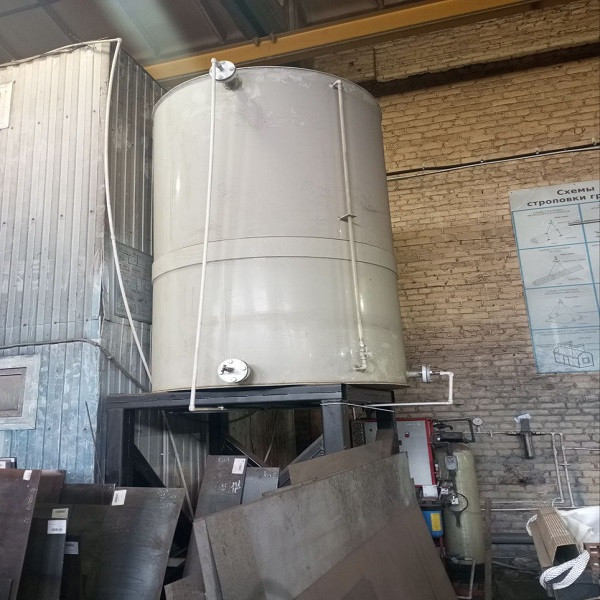

Резервуары вертикальные РВС — надежные сосуды для хранения жидкостей и нефтепродуктов. Они обеспечивают герметичность, устойчивость к коррозии и сейсмическим нагрузкам. Оборудование соответствует техническим регламентам и адаптировано для различных климатических условий.
Технические параметры
Металлические хранилища монтируют на поверхности земли. Температурные пределы эксплуатации составляют от -65°С до +160°С. Плотность содержимого - до 1600 кг/м³ при сейсмической активности до 9 баллов по MSK-64.
- Предел избыточного давления: 5000 Па
- Допустимое разрежение: 500 Па
- Виды крыш: стационарная, плавающая, комбинированная с понтоном
- Классификация по вместимости: КС-3а, КС-3б, КС-2а, КС-2б
- Сварные соединения: стыковые, угловые, тавровые
Для топливных металлоконструкций предусматривают днище с уклоном 1:30 к центру. Отстойник вместимостью 0.01% от общего емкостного показателя обеспечивает удаление примесей через дренаж.
|
Класс
|
Объём (м³)
|
Толщина днища (мм)
|
Тип основы
|
Выступ окраек (мм)
|
|
КС-3а
|
50000-120000
|
6
|
Кольцевые секции
|
50-100
|
|
КС-3б
|
20000-50000
|
6
|
Центральный диск
|
50-100
|
|
КС-2а
|
1000-20000
|
4
|
Цельное полотнище
|
25-50
|
|
КС-2б
|
до 1000
|
4
|
Без окраек
|
25-50
|
Технологии фиксации компонентов
Сборку корпуса осуществляют с применением трёх групп сварных швов. Сплошные проделываются по всей длине стыка, прерывистые — участками от 50 мм. Резервуары вертикальные РВС объёмом свыше 1000 м³ изготавливают с коническим основанием.
- Ручная дуговая сварка: ГОСТ 5264
- Автоматическая под флюсом: ГОСТ 8713
- В защитной газовой среде: ГОСТ 14771
- Нахлёсточные соединения: ≥60 мм для полотнищ
- Полистовая сборка: ≥30 мм нахлёста
Прихваточные швы удаляют после завершения монтажа. Для сооружений топливного класса применяют электрошлаковую сварку с контролем геометрии 3D-сканерами.
Особенности конструктивного исполнения
Днища ёмкостей до 1000 м³ делают плоскими, свыше — коническими с уклоном 1:100. Резервуар вертикальный РВС класса КС-3а комплектуют системой температурной компенсации.
- Центральный отстойник с клапаном слива
- Дренажные каналы с обратными затворами
- Защитный фланец по периметру крыши
- Антикоррозийное покрытие внутренних поверхностей
Для объектов с цикличной нагрузкой применяют комбинированные методы сваривания. Толщину металла выбирают с учётом припуска на коррозию.
Производственные решения МК «Звезда»
Изготовление выполняют на автоматизированных линиях. Цена сосуда зависит от класса ответственности и материала исполнения.
- Лазерная маркировка элементов
- Контроль рентгеноскопией
- Пескоструйная подготовка поверхностей
- Транспортировка спецтехникой с крепёжными рамами
Заказать необходимый класс конструкции можно через форму обратной связи на сайте. Специалисты подготовят нагрузочный расчёт и схему подключения коммуникаций в течение пары рабочих дней.
