Теплообменные аппараты кожухотрубного типа — ключевое оборудование для передачи энергии между средами в промышленных процессах. Металлоконструкции применяются в условиях повышенного давления и экстремальных температур, обеспечивая эффективную работу технологических линий. МК «Звезда» предлагает варианты, учитывающие агрессивность сред и антикоррозийность перед ними. Производство теплообменников осуществляется с соблюдением отраслевых стандартов.
Конструктивные особенности
Производство кожухотрубчатых теплообменников включает использование 12Х18Н10Т и 08Х18Н10Т для корпусов. Температурный диапазон эксплуатации соответствует требованиям к криогенным процессам. Сплавы подбираются с учётом агрессивности сред и климата.
- Корпуса и крышки из 12Х18Н10Т, 08Х18Н10Т
- Фланцы из марок 10Х17Н13М2Т, 0Н6Б

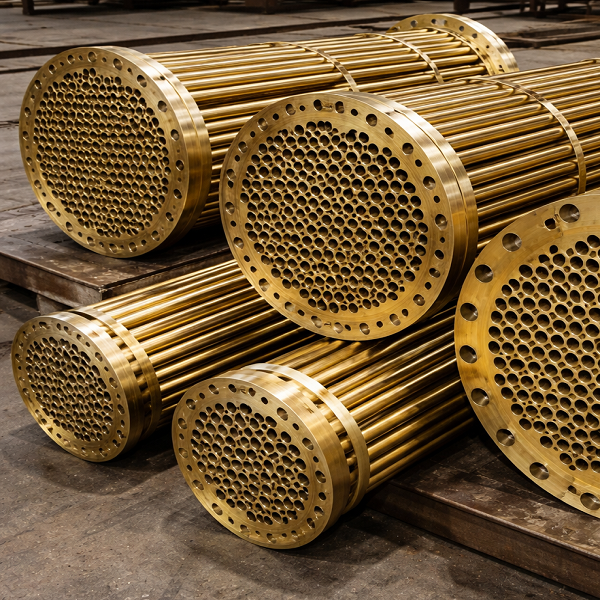

- Трубные пучки из 07Х21Г7АН5, 08X15H24B4TP
Сварка разнородных металлов согласовываются с проектной организацией. Контроль качества сварных швов выполняется магнитопорошковым методом. Для болтов применяют сырье, эквивалентное по коррозиестойкости основным элементам.
Технические показатели к уплотнениям
Герметичность фланцевых участков обеспечивается прокладками с расчётными коэффициентами сжатия. Конфигурация уплотнителей зависит от диаметра и рабочего давления системы. Для сред с температурой выше 200°C используют термостойкие наполнители.
|
Вид соединения
|
Материал
|
Параметры
|
|
До 450 мм
|
Графит в стальной оболочке
|
q≥63 Н/мм², m≥3.75
|
|
Свыше 450 мм
|
Сталь овального сечения
|
Соответствие ГОСТ 28759.8
|
|
Плавающие головки
|
Металлографитовые
|
q≥69 Н/мм², m≥3.0
|
Запрещено применение чугунных и оцинкованных компонентов в контакте с нержавейкой. Облицовка корпусных фланцев наплавкой исключает межкристаллитную коррозию. Уплотнительные поверхности защищают от эрозии терморасширенным графитом.
Области применения
Объекты используют в нефтехимических комплексах и криогенных установках. Конденсаторы и испарители интегрируют в технологические линии переработки углеводородов. Холодильные модули применяют в системах сжижения газов. Производство пластинчатых теплообменников позволяет создавать компактные решения для пищевой промышленности, а производство газовых теплообменников — обеспечивать энергоэффективность в энергетике.
- Регенерация тепла в энергетических циклах
- Охлаждение реакционных сред в синтезе полимеров
- Конденсация паров в дистилляционных колоннах
Монтаж аппаратов с плавающими головками упрощает обслуживание трубных пучков. Блочная компоновка сокращает площадь размещения. Климатическое исполнение учитывает температурные перепады и сейсмическую активность региона.
Инжиниринговые услуги
МК «Звезда» выполняет проектирование теплообменных устройств под требования заказчика. Детали изготовляются по чертежам с учётом коррозионной стойкости сырьевого металла. Цена формируется после анализа технического задания.
- Заказать расчёт конструкции кожухотрубного типа
- Подобрать уплотнения для конкретной среды
- Уточнить сроки поставки комплектующих для ремонта
Поставки включают паспорта оборудования с указанием исходных материалов и результатов испытаний. Транспортировка выполняется с креплением элементов на специализированных поддонах. Гарантийное обслуживание предусматривает диагностику компонентов и замену прокладок.
